Elingue chaîne à 1 brin

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Elingue chaîne à 1 brin

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be



Elingues_chaine_a_1_brin

Caractéristiques:

- Les élingues chaîne sont conçues et fabriquées de manière telle que le démontage involontaire de tout composant ne peut se produire.

- Dans un montage d’élingue chaîne, les composants de liaison assemblés mécaniquement doivent avoir une charge maximale d’utilisation (CMU) qui n’est pas inférieure à celle de la (des) chaîne(s) à laquelle (auxquelles) ils sont reliés.

- Chaque élingue est montée avec une plaquette d'identifiation attachée de façon permanente sur la maille de tête sur laquelle sont indiquées : la CMU en tonnes, le nom du fabricant de l’élingue ainsi que l’année et un numéro d’identification.


Afin de pouvoir calculer le prix de l'élingue que vous souhaitez, nous avons besoin des informations suivantes:

1. La charge maximale d'utilisation (CMU) en kg:

Attention, l'angle formé par les 2 brins influence la CMU. Plus l'angle est important, plus la charge que supporte chaque brin est élevée. De manière standard, nous nous basons sur une utilisation de l'élingue avec un angle de 90°. Si toutefois, une charge sera levée avec un angle supérieur, veuillez nous l'indiquer dans les remarques.

En exécution standard, nos élingues chaînes sont en GRADE 80 (classe 8). C'est la classe la plus utilisée en raison de son coût inférieur, par rapport à la chaîne de GRADE 100 (classe 10). Si vous le souhaitez, nous pouvons toutefois les confectionner en GRADE 100. Les chaînes GRADE 100 sont plus légères et, pour un même diamètre, la charge maximale d’utilisation (CMU) d’une élingue chaîne GRADE 100 sera supérieure de 25% à celle d’une élingue chaîne GRADE 80, ce qui intéresse beaucoup d'entreprises.

GRADE 80 GRADE 100
Diam. chaîne (mm) CMU (kg) Anneau supérieur Dimensions anneau sup.  (mm) Diam. chaîne (mm) CMU (kg) Anneau supérieur Dimensions anneau sup.  (mm)
6 1120 A301 100 x 60 6 1400
7 1500 A301 100 x 60 7 1900 A302X 110 x 70
8 2000 A302 120 x 175 8 2500 A302X 110 x 70
10 3150 A303 135 x 75 10 4000 A303X 135 x 75
13 5300 A304 150 x 90 13 6700 A306X 195 x 106
16 8000 A305 150 x 90 16 10000 A306X 195 x 106
20 12500 A307 200 x 120 20 16000
22 15000 A307 200 x 150 22 19000
26 21600 A308 200 x 150 26 27000
32 31500 A309 280 x 170

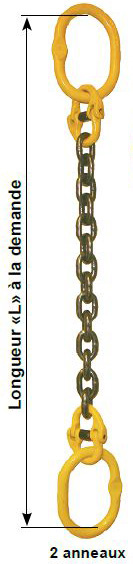

2. La longueur utile L (de fond de boucle à fond de boucle, voir photo ci-dessus);

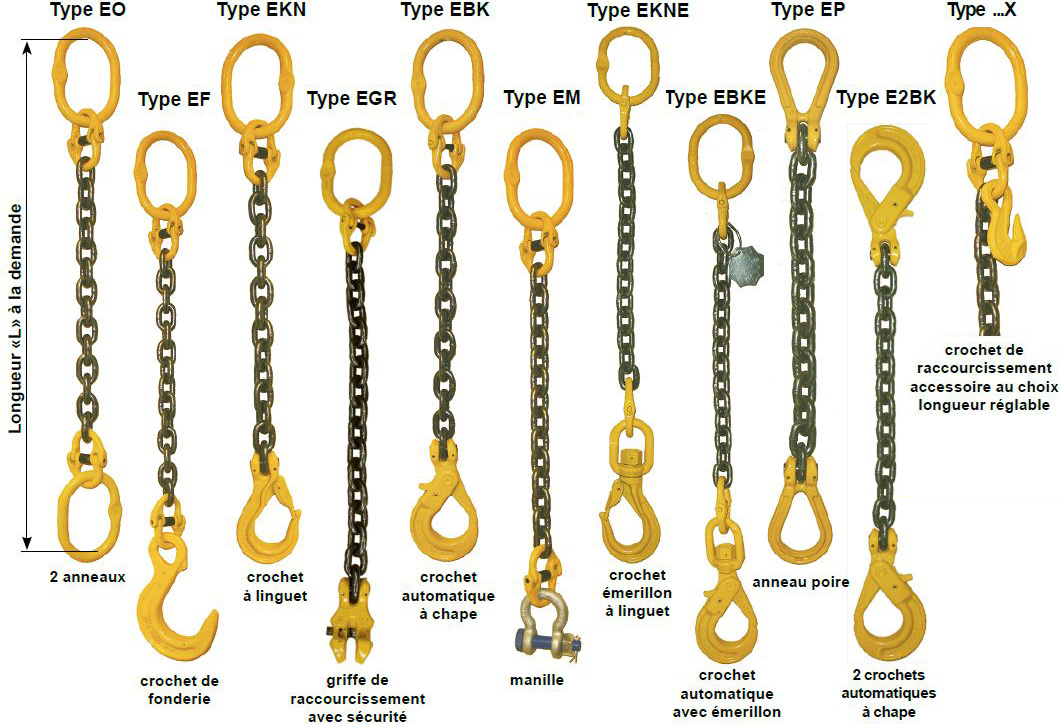

3. Le modèle (type) que vous souhaitez parmi les configurations suivantes:

Elingues_chaine_a_1_brinPlus

Données techniques:

La conception et la fabrication des élingues chaîne (classe 80) sont conformes à la Norme EN 818-4 et aux Exigences Essentielles de sécurité des Directives Machines 2006/42/CE.

Les produits de fabrication sont fournis avec un certificat de conformité CE et, sur demande, avec une réception par un organisme agréé.
