Estrope GRELIN - Elingue sans fin

info Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Ajouter le produit
à ma demande de prix

Produit Estrope GRELIN - Elingue sans fin

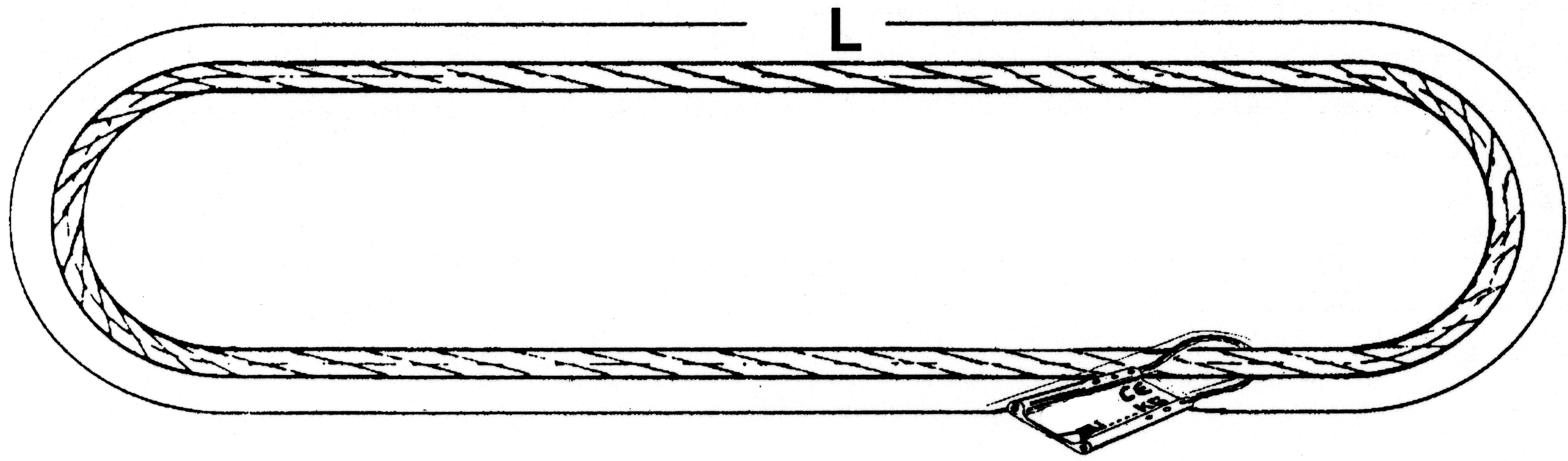

grelin_sans_fin_avec_epissure_invisible

Caractéristiques d'une estrope Grelin:

  • Les élingues type Grelin sont réalisées avec un câble de base tressé 7 fois pour constituer un diamètre final de 1 + 6 aussières. Un câble de base = une aussière;
  • L’âme de l’estrope est constituée par une aussière. L’extrémité de celle-ci non jointe est une zone indiquée par une partie peinte. Il est interdit de plier l’estrope à cet endroit;
  • Possibilité de réaliser les élingues en câble clair ou galvanisé et ce dans toutes les compositions de câbles;
  • Possibilité de réaliser des boucles aux extrémités de l’estrope par ligatures avec des transfils;
  • Toutes longueurs “ L ” (circonférence) sur demande;
  • Coefficient de sécurité 5.

Avantages des estropes Grelins:

  • Elingues supersouples;
  • Très grande capacité de levage possible (jusqu'à 500T);
  • Aucune surépaisseur.

Données techniques:

Réf. CMU de l'estrope (kg) Diam. final de l'estrope (mm) Diam. câble de base (mm)* Composition de l'estrope 1+6 aussières
730-9 1400 9 3 7x (7x19)
730-12 2500 12 4 7x (7x19)
730-15 3800 15 5 7x (7x19)
730-18 5500 18 6 7x (7x19)
730-21 7000 21 7 7x (7x19)
730-24   9000 24 8 7x (7x19)
730-27 10.000 27 9 7x (7x19)
730-30 14.800 30 10 7x (6x36+AA)
730-33 17.900 33 11 7x (6x36+AA)
730-36 21.000 36 12 7x (6x36+AA)
730-39 25.000 39 13 7x (6x36+AA)
730-42 29.000 42 14 7x (6x36+AA)
730-45 31.500 45 15 7x (6x36+AA)
730-48 37.800 48 16 7x (6x36+AA)
730-54 47.900 54 18 7x (6x36+AA)
730-57 53.000 57 19 7x (6x36+AA)
730-60 59.000 60 20 7x (6x36+AA)
730-66 75.000 66 22 7x (6x36+AA)
730-72 77.000 72 24 7x (6x36+AA)
730-78 90.000 78 26 7x (6x36+AA)
730-84 110.000 84 28 7x (6x36+AA)
730-90 125.000 90 30 7x (6x36+AA)
730-96 140.000 96 32 7x (6x36+AA)
730-102 170.000 102 34 7x (6x36+AA)
730-108 185.000 108 36 7x (6x36+AA)
730-114 220.000 114 38 7x (6x36+AA)
730-120 222.000 120 40 7x (6x36+AA)
730-126 280.000 126 42 7x (6x36+AA)
730-132 300.000 132 33 7x (6x36+AA)
730-144 400.000 144 48 7x (6x36+AA)
730-156 450.000 156 52 7x (6x36+AA)
* Exemple avec un diamètre de câble initial de 36mm: le câble initial fait 36 mm, il est ensuite tressé manuellement 7 fois (6 torons + 1 âme centrale) pour arriver au diamètre final de 108mm.

Tous les produits sont conformes aux Exigences Essentielles de sécurité des Directives Machines 2006/42/CE.

Les produits de fabrication sont fournis avec:

  • marquage CE;
  • un certificat de conformité CE;
  • sur demande, une réception par un organisme agréé.
