Pince lève-tuyaux (chambre de visite) WIMAG type RSV

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Pince lève-tuyaux (chambre de visite) WIMAG type RSV

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be

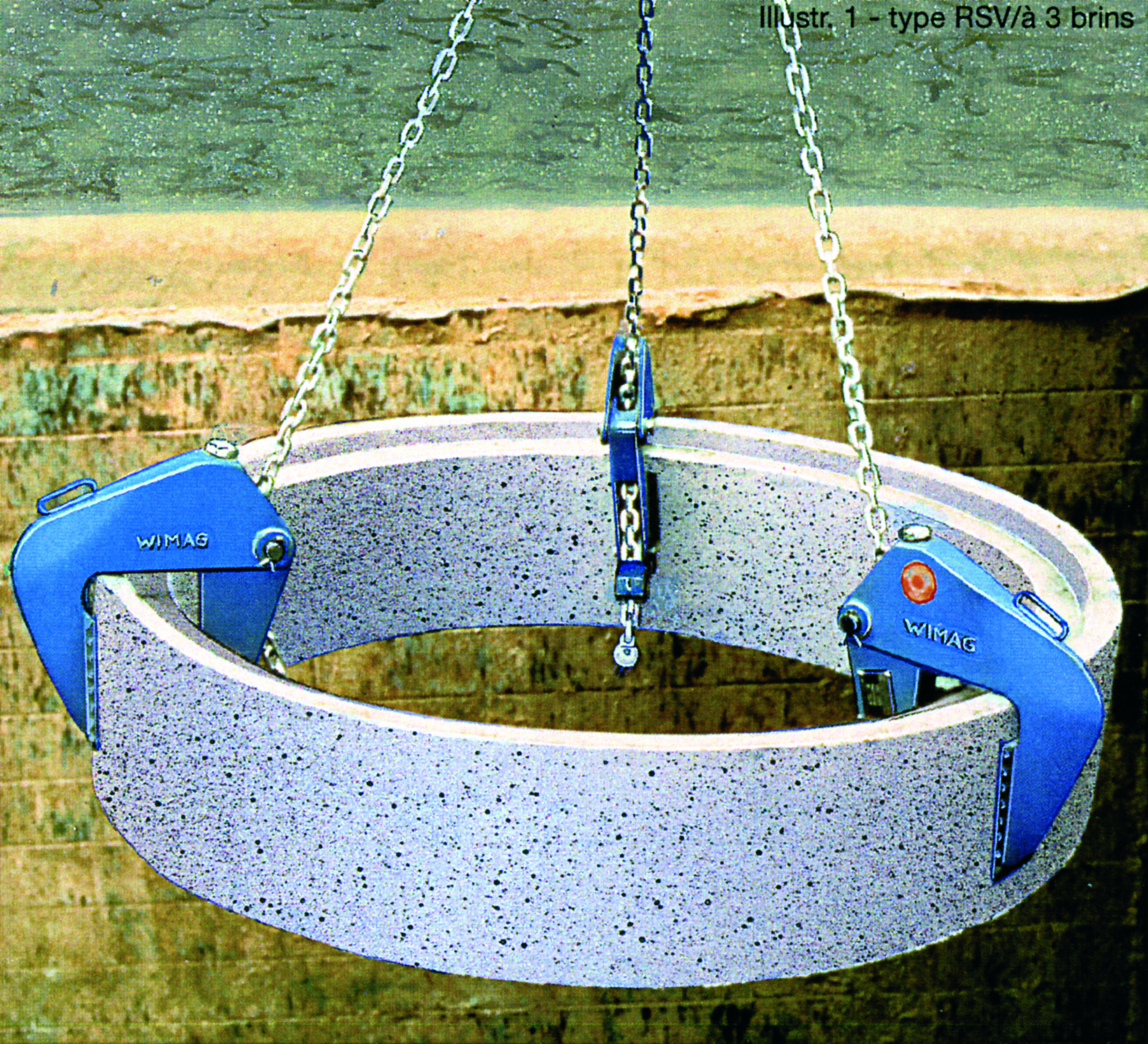

Pour le levage horizontal de chambres de visite.

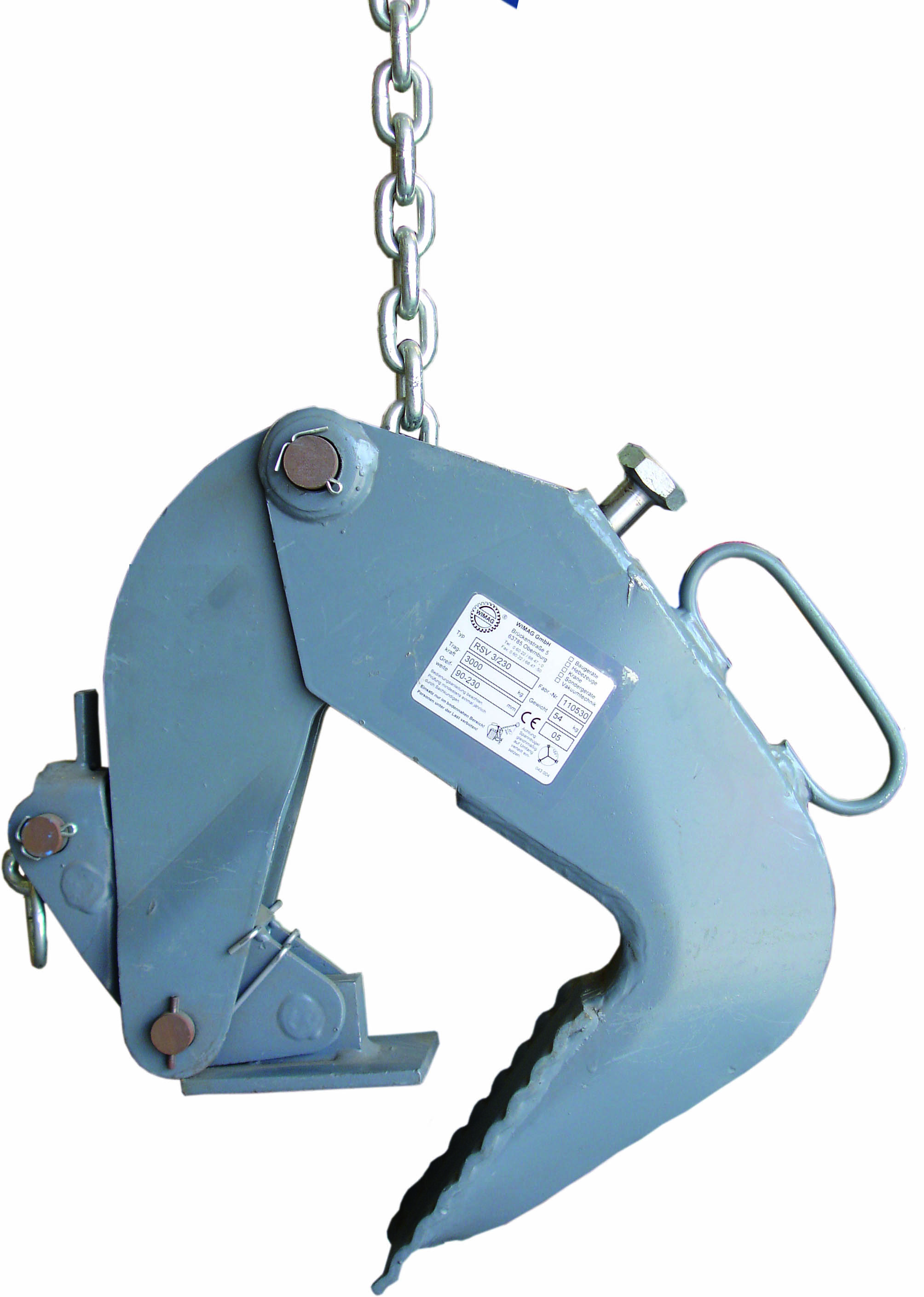

Pince_RSV_leve-tuyaux_WimagPince_RSV_leve-tuyaux

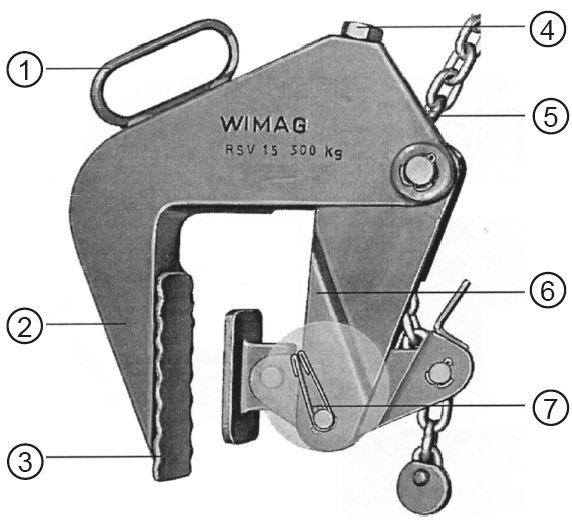

Schéma:

Pince_RSV_leve-tuyaux_Wimag












(1) Poignée pour manipulation facile.
(2) Mâchoire en matériau creux. Rigide en torsion et légère.
(3) Mâchoire garnie de caoutchouc sur demande. Important pour des tuyaux enduits ou avec revêtement.
(4) Réglage de la zone de serrage simple et rapide au moyen d’une broche filetée.
(5) Utilisation d’une chaîne à haute résistance DIN 5688-5.
(6) Stabilité renforcée par un levier articulé coudé.
(7) Equipé d’un arrêt de sécurité – un ressort monté dans chaque mâchoire empêche l’ouverture accidentelle de la pince.

Données techniques:

Pinces à regard béton pour regards selon DIN 4034 partie 2
Type CMU (t) Nbre de pinces Surface des mâchoires Zone de serrage (mm) Diam. int. Élément de regard (mm) Longueur de la chaîne (m) Pods (kg)
RSV 1,5 1,5 3 acier denté 40 - 120 0,4 - 2 1,5 31
RSVL 1,5 1,5 3 acier denté 40 - 120 0,4 - 2 2 33
RSVG 1,5 1,5 3 caoutchouc 0 - 70 0,4 - 2 1,5 34
RSV 3 3 3 acier denté 50 - 180 0,4 - 2 1,6 53
RSVL 3 3 3 acier denté 50 - 180 0,4 - 3 2,2 57
RSVG 3 3 3 caoutchouc 0 - 130 0,4 - 2 1,6 55
RSV 3/230 3 3 acier denté 90 - 230 0,4 - 2 1,6 54
RSVL 3/230 3 3 acier denté 90 - 230 0,4 - 3 2,2 58
RSVG 3/180 3 3 caoutchouc 50 - 180 0,4 - 2 1,6 56
RSVE 0,5 0,5 1 acier denté 40 - 120 - 0,8 10
RSVE 1 1 1 acier denté 50 - 180 - 0,8 17
RSV 1 1 2 acier denté 40 - 120 0,4 - 2 1,5 21
RSV 2 2 2 acier denté 50 - 180 0,4 - 2 1,6 33
RSVT 4 4 4 acier denté 50 - 180 1 - 2,5 1,6 82
Pinces à regard béton pour regards selon DIN 4034 parties 1 et 2
Type CMU (t) Nbre de pinces Surface des mâchoires Zone de serrage (mm) Diam. int. Élément de regard (mm) Longueur de la chaîne (m) Pods (kg)
RSV 3/200 D 3 3 acier denté 90 - 200 0.4 - 2 1.6 65
RSVL 3/200 D 3 3 acier denté 90 - 200 0.4 - 3 2.2 69
