Treuil électrique 500kg à 960kg à commande basse tension avec 1 vitesse - modèle TRB

info Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Ajouter le produit
à ma demande de prix

Produit Treuil électrique 500kg à 960kg à commande basse tension avec 1 vitesse - modèle TRB

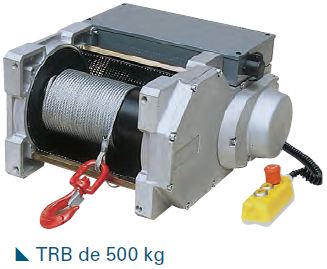

Treuil_electrique_TRB_500kg_commande_basse_tension







Treuils électriques de 500kg à 960kg à commande basse tension 1 vitesse

La commande très basse tension assure la protection de l'utilisateur contre les défaillances électriques. Elle est recommandée pour les utlisations en extérieur.

Qualités techniques des treuils TRB de 500 à 960 kg

  • Tambour en acier mécanosoudé et carter en aluminium
  • Réducteur à bain de graisse, à engrenages hélicoïdaux
  • Moteur monophasé 230 V - 50 Hz type levage. Démarrage par condensateur. Classe F.
  • Protection IP 54
  • Moteur triphasé 230/400 V - 50 Hz type levage. Protection IP 54
  • Frein électromagnétique à courant continu 24 V. P = 24 watts
  • Boîte à boutons débrochable
  • Câble de commande : 3 m

Applications:

  • Treuil électrique multifonctions dont les nombreuses possibilités et options ont fait la renommée. Les TRB/TRBoxter sont des treuils robustes et éprouvés bénéficiant d’un facteur de marche élevé. De multiples possibilités de fixation et de sortie de câble et de nombreuses options rendent ces reuils universels
  • Levage de portes, ouverture de trappes
  • Industrie, B.T.P., Equipements scéniques
  • Intégration sur de nombreux appareils, machines, grues, etc.
  • Traction de chariots ou wagonnets en va-et-vient
  • Mise en place et sortie de pièces dans des fours
  • Suspension de lustres, halage de bateaux, levage de portes, ouverture de trappes, monte-charges, toits de piscine, portes de hangars, de fours, trappes à grains

Treuil_electrique_TRB_et_TRBoxter_commande_basse_tension_applications

1. Monte-matériaux - 2. Sur support pour translation - 3. Fixation sous plafond - 4Monte-charges - 5. Spectacles - 6. Relevage de panneaux d'affichage - 7. Manipulation de lustre

Caractéristiques techniques:

TRB 501 TRB 503
BT12 BT5 BT9 BT12 BT18 BT23
Force 1ère couche (kg) 635 635
Force couche supérieure (kg) 500 500
Nb de couches 4 4
Câble cap. 1ère couche (m)*  17 17
Câble cap. couche sup. (m)*  85 85
Câble Ø (mm)  7 7
Vitesse 1ère couche (m/mn)  10,7 4,5 8,5 10,7 17 21,5
Vitesse couche sup. (m/mn) 13,8 5,8 10,9 13,8 21,8 27,6
FEM 1 Bm 1 Bm
Moteur (Kw)  1,5 0,75 1,1 1,5 2,2 3
Alimentation 1 Ph - 230V 3 Ph - 230/400V
Poids (sans câble) (kg) 85 85

TRB 803 TRB 963
BT5 BT10 BT13 BT17 BT5 BT10 BT13 BT17
Force 1ère couche (kg) 950 960
Force couche supérieure (kg) 800 960
Nb de couches 3 1
Câble cap. 1ère couche (m)*  17 17
Câble cap. couche sup. (m)*  60 17
Câble Ø (mm)  8 8
Vitesse 1ère couche (m/mn)  5,3 10 12,7 16 5,3 10 12,7 16
Vitesse couche sup. (m/mn) 6,3 11,9 15 19 5,3 10 12,7 16
FEM 1 Bm 1 Bm
Moteur (Kw)  1,1 2,2 2,2 3 1,1 2,2 2,2 3
Alimentation 3 Ph - 230/400V 3 Ph - 230/400V
Poids (sans câble) (kg) 90 90

Le diamètre de câble correspond à la force à la couche supérieure.
* Câble et crochet en supplément

Points forts:

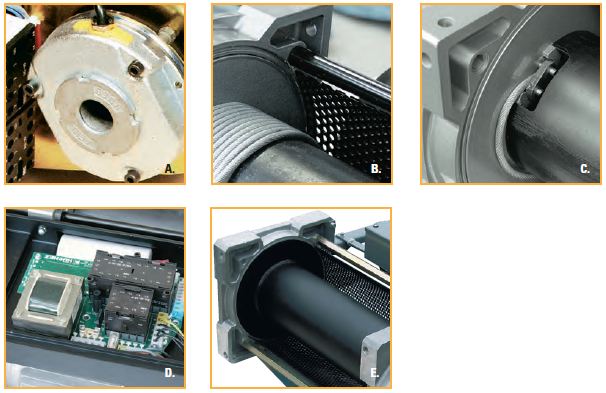

Treuil_electrique_TRB_et_TRBoxter_commande_basse_tension_points_forts

A. Frein électromagnétique à disque à manque de courant.
B. Tambour protégé par une tôle orientable perforée. Larges flasques pour une grande capacité de câble.
C. Attache-câble sûr et sans outil spécial. Cage à écrou pour une fixation facilitée.
D. Fiabilité des composants électriques et électroniques.
E. Modèles tambour allongé: longueur de tambour T et capacité de câble standards x 1,5.

Options:

Treuil_electrique_TRB_et_TRBoxter_option_1 Limiteur électronique de charge.
Ce dispositif arrête le treuil en cas de surcharge sans rupture de la chaîne cinématique.
Treuil_electrique_TRB_et_TRBoxter_option_2 Fins de course.
Type horloge : 2 positions. Ce système facile à régler assure la sécurité en empêchant les dépassements haut et bas. Type à came : 3 ou 4 positions. IP 65.
Treuil_electrique_TRB_et_TRBoxter_option_3 Volant de dépannage.
Un volant de dépannage, couplé à une manette de déblocage du frein, permet, manuellement, de descendre ou positionner une charge.
Treuil_electrique_TRB_et_TRBoxter_option_7 Déblocage du frein.
Le déblocage du frein permet la descente de la charge. Pour dérouler manuellement le câble, le tambour dérayage est nécessaire.
Treuil_electrique_TRB_et_TRBoxter_option_8 Tambour rainuré.
Il facilite l’enroulement correct du câble sur la première couche. Indispensable pour installer un système de va-et-vient.
Treuil_electrique_TRB_et_TRBoxter_option_9

Rouleau presse-câble.
C’est le complément indispensable du tambour rainuré utilisé sur une seule couche d'enroulement et dans le cas où le câble n’est pas tendu en permanence (enroulement à vide en traction). Cet équipement est déconseillé en cas d'enroulement du câble sur plusieurs couches.
Treuil_electrique_TRB_et_TRBoxter_option_11

Interrupteur de mou de câble.
Ce dispositif arrête automatiquement le treuil lorsque le câble n’est pas tendu, par exemple en descente quand la charge rencontre un obstacle.
Treuil_electrique_TRB_et_TRBoxter_option_12 Tambour débrayable (500 - 960 kg).
Très utile pour le déroulement à vide du câble sur une longue distance. À n’utiliser qu’en halage.
Treuil_electrique_TRB_et_TRBoxter_option_13 Radiocommande classe 3.
Levage et halage longue portée : 230 m. Arrêt d’urgence actif sur circuit séparé. Existe en VV.
Treuil_electrique_TRB_et_TRBoxter_option_13


Radiocommande classe B.
Halage uniquement. Portée de 50 m. Arrêt d’urgence actif. Existe en version VV.
Treuil_electrique_TRB_et_TRBoxter_option_5 Attache-câble supplémentaire. Permet de lever une charge avec plusieurs câbles ou réaliser un système de va-et-vient.
Treuil_electrique_TRB_et_TRBoxter_option_6 Tambour rainuré multicâbles.
Pour lever ou tirer une charge avec différents points de fixation. Très utilisé dans les équipements scéniques.
Treuil_electrique_TRB_et_TRBoxter_option_10 Châssis.
L’utilisation d’un châssis tubulaire de protection est spécialement étudiée pour les chantiers et le BTP. Dans ce cas, les TRBoxter de 250 à 500 kg et les TRB 800 kg bénéficient du fin de course (haut et bas) réglable et fiable, de série. Fixation et lestage grâce aux fourreaux en partie basse.

Dimensions:

Treuil_electrique_TRB_500_a_960kg_cotes

TRB 500-960
Standard Long
A en mm 540 540
B en mm 292 292
C en mm 146 146
Ø D en mm (1) (1)
E en mm 318 463
Ø F en mm 15 15
G en mm 246 246
H en mm 292 292
J en mm 23 23
K en mm 498 498
L en mm 556 701
M en mm 146 146
N en mm 146 146
T en mm 290 435

(1) la cote du diamètre du tambour est de 140 mm pour le 500 kg et de 160 mm pour le 800 et le 960 kg.
