Treuil électrique 250kg à 500kg à commande basse tension avec 1 vitesse - modèle TRBoxter

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Treuil électrique 250kg à 500kg à commande basse tension avec 1 vitesse - modèle TRBoxter

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be

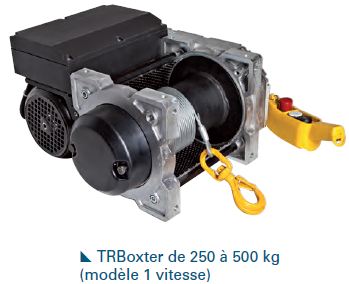

Treuil_electrique_TRBoxter_250kg_a_500kg_commande_basse_tension_1_vitesse

Treuils électriques de 250 à 500kg commande basse tension 1 vitesse

La commande très basse tension assure la protection de l'utilisateur contre les défaillances électriques. Elle est recommandée pour les utlisations en extérieur.

Qualités techniques TRBoxter de 250 à 500 kg

  • Tambour en acier mécanosoudé et carter en aluminium.
  • Fixations identiques au modèle TRB permettant le remplacement en lieu et place des anciens TRB250/350.
  • Moteurs asynchrones, monophasés (230 V – 50 Hz P=0,75 ou 1,1 kW selon les modèles) ou triphasés (230/400 V – 50 Hz P=0,75, 1,1, 2,2 ou 3 kW selon les modèles).
  • Réducteur étanche à bain de graisse, à engrenages hélicoïdaux.
  • Frein électromagnétique à courant continu 24 V.
  • Appareil électrique sous capot étanche.
  • Télécommande en très basse tension 24 V avec prise - IP 65.
  • Modèles tambour allongé : capacité de câble standard x 1,5.

Applications:

  • Treuil électrique multifonctions dont les nombreuses possibilités et options ont fait la renommée. Les TRB/TRBoxter sont des treuils robustes et éprouvés bénéficiant d’un facteur de marche élevé. De multiples possibilités de fixation et de sortie de câble et de nombreuses options rendent ces treuils universels.
  • Levage de portes, ouverture de trappes.
  • Industrie, B.T.P., Equipements scéniques
  • Intégration sur de nombreux appareils, machines,
  • grues, etc.
  • Traction de chariots ou wagonnets en va-et-vient
  • Mise en place et sortie de pièces dans des fours, suspension de lustres, halage de bateaux, levage de portes, ouverture de trappes, monte-charges, toits de piscine, portes de hangars, de fours, trappes à grains.

Treuil_electrique_TRB_et_TRBoxter_commande_basse_tension_applications

1. Monte-matériaux - 2. Sur support pour translation - 3. Fixation sous plafond - 4Monte-charges - 5. Spectacles - 6. Relevage de panneaux d'affichage - 7. Manipulation de lustre

Caractéristiques techniques:

TRBoxter 251 TRBoxter 253 TRBoxter 351
BT9 BT14 BT21 BT9 BT14 BT21 BT43 BT9 BT14
Force 1ère couche (kg) 290 290 400
Force couche supérieure (kg) 250 250 350
Nb de couches 3 3 3
Câble cap. 1ère couche (m)*  16 16 16
Câble cap. couche sup. (m)*  56 56 56
Câble Ø (mm)  5 5 5
Vitesse 1ère couche (m/mn)  8,1 13,3 19,8 8,1 13,3 19,8 40,3 8,1 13,3
Vitesse couche sup. (m/mn) 9,4 15,4 23 9,4 15,4 23 46,6 9,4 15,4
FEM 1Am 1Am 1Bm
Moteur (Kw)  0,75 0,75 1,1 0,75 0,75 1,1 2,2 0,75 1,1
Alimentation 1 Ph - 230V 3 Ph - 230/400V 1Ph - 230V
Poids (sans câble) (kg) 50 50 50

TRBoxter 353 TRBoxter 501 TRBoxter 503
BT9 BT14 BT26 BT4 BT11 BT4 BT11 BT21
Force 1ère couche (kg) 400 600 600
Force couche supérieure (kg) 350 500 500
Nb de couches 3 3 3
Câble cap. 1ère couche (m)*  16 12 12
Câble cap. couche sup. (m)*  56 42 42
Câble Ø (mm)  5 6,8 6,8
Vitesse 1ère couche (m/mn)  8,1 13,3 25,7 4 10 4 10 20
Vitesse couche sup. (m/mn) 9,4 15,4 29,8 4,9 12,2 4,9 12,2 24,2
FEM 1Bm 1 Bm 1 Bm
Moteur (Kw)  0,75 1,1 2,2 0,75 1,1 0,75 1,1 2,2
Alimentation 3 Ph - 230/400V 1 Ph - 230V 3 Ph - 230/400V
Poids (sans câble) (kg) 50 50 50

Le diamètre de câble correspond à la force à la couche supérieure.
* Câble et crochet en supplément

Points forts:

Treuil_electrique_TRB_et_TRBoxter_commande_basse_tension_points_forts

A. Frein électromagnétique à disque à manque de courant.
B. Tambour protégé par une tôle orientable perforée. Larges flasques pour une grande capacité de câble.
C. Attache-câble sûr et sans outil spécial. Cage à écrou pour une fixation facilitée.
D. Fiabilité des composants électriques et électroniques.
E. Modèles tambour allongé: longueur de tambour T et capacité de câble standards x 1,5.

Options:

Treuil_electrique_TRB_et_TRBoxter_option_1 Limiteur électronique de charge.
Ce dispositif arrête le treuil en cas de surcharge sans rupture de la chaîne cinématique.
Treuil_electrique_TRB_et_TRBoxter_option_2 Fins de course.
Type horloge : 2 positions. Ce système facile à régler assure la sécurité en empêchant les dépassements haut et bas. Type à came : 3 ou 4 positions. IP 65.
Treuil_electrique_TRB_et_TRBoxter_option_3 Volant de dépannage.
Un volant de dépannage, couplé à une manette de déblocage du frein, permet, manuellement, de descendre ou positionner une charge.
Treuil_electrique_TRB_et_TRBoxter_option_7 Déblocage du frein.
Le déblocage du frein permet la descente de la charge. Pour dérouler manuellement le câble, le tambour dérayage est nécessaire.
Treuil_electrique_TRB_et_TRBoxter_option_8 Tambour rainuré.
Il facilite l’enroulement correct du câble sur la première couche. Indispensable pour installer un système de va-et-vient.
Treuil_electrique_TRB_et_TRBoxter_option_9

Rouleau presse-câble.
C’est le complément indispensable du tambour rainuré utilisé sur une seule couche d'enroulement et dans le cas où le câble n’est pas tendu en permanence (enroulement à vide en traction). Cet équipement est déconseillé en cas d'enroulement du câble sur plusieurs couches.
Treuil_electrique_TRB_et_TRBoxter_option_11

Interrupteur de mou de câble.
Ce dispositif arrête automatiquement le treuil lorsque le câble n’est pas tendu, par exemple en descente quand la charge rencontre un obstacle.
Treuil_electrique_TRB_et_TRBoxter_option_12 Tambour débrayable (500 - 960 kg).
Très utile pour le déroulement à vide du câble sur une longue distance. À n’utiliser qu’en halage.
Treuil_electrique_TRB_et_TRBoxter_option_13 Radiocommande classe 3.
Levage et halage longue portée : 230 m. Arrêt d’urgence actif sur circuit séparé. Existe en VV.

Dimensions:

Treuil_electrique_TRBoxter_250_a_500kg_commande_directe_cotes

TRBoxter 250-500
Standard Long
A en mm 462 462
B en mm 243 243
C en mm 79 79
Ø D en mm 121 121
E en mm 255 370
Ø F en mm 10,5 10,5
G en mm 197 197
H en mm 284,5 284,5
J en mm 23 23
K en mm 356 471
L en mm 419,5 534,5
M en mm 121,5 121,5
N en mm 121,5 121,5
T en mm 230 345
