Elingue sangle à 3 et 4 brins

info Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Ajouter le produit
à ma demande de prix

Produit Elingue sangle à 3 et 4 brins



Elingue_sangle_4_brins

Caractéristiques:

- Les élingues sangle sont conçues et fabriquées de manière telle que le démontage involontaire de tout composant ne peut se produire.

- Chaque élingue est montée avec une plaquette métallique attachée de façon permanente sur la maille de tête sur laquelle sont indiquées : la charge maximale d'utilisation (CMU), le nom du fabricant de l’élingue, l’année de conception et un numéro d’identification.

- Dans un montage d’élingue sangle, les composants de liaison assemblés mécaniquement doivent avoir une charge maximale d’utilisation (CMU) qui n’est pas inférieure à celle de la (des) sangles(s) à laquelle (auxquelles) ils sont reliés.

- La couleur de l’élingue-textile ou sangle, est fonction de la charge maximale d'utilisation (CMU).

Afin de pouvoir calculer le prix de l'élingue que vous souhaitez, nous avons besoin des informations suivantes:

1. La charge maximale d'utilisation (CMU) en kg*:

Attention, l'angle formé par les 2 brins influence la CMU. Plus l'angle est important, plus la charge que supporte chaque brin est élevée. De manière standard, nous nous basons sur une utilisation de l'élingue avec un angle de 90°. Si toutefois, une charge sera levée avec un angle supérieur, veuillez nous l'indiquer dans les remarques.

CMU Largeur sangle (mm) Anneau supérieur Dimensions anneau sup. (mm)
Nominal 60° 90° 120°
4.000 2.600 2.120 1.500 50 A312 130x75
8.000 5.200 4.240 3.000 60 A313 150x90
12.000 7.800 6.360 4.500 90 A313 150x90
16.000 10.400 8.480 6.000 120 A316 200x120
20.000 13.000 10.600 7.500 150 A316 200x120

* Pour une élingue sangle d'une CMU supérieure à 20.000 kg, veuillez nous contacter;

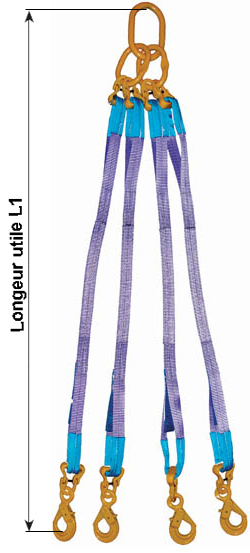

2. La longueur utile L (de fond de boucle à fond de boucle, voir photo ci-dessus);

3. Les terminaisons inférieures que vous souhaitez:

Anneau

Anneau simple

Crochet_a_oeil_avec_linguet

Crochet à linguet

Crochet_automatique_a_oeil

Crochet automatique à oeil

crochet_a_emerillon_avec_linguet

Crochet à émerillon
avec linguet

Crochet_automatique_a_emerillon

Crochet automatique
avec émerillon

manille_de_levage

Manille

Crochet_de_fonderie

Crochet de fonderie.

Options:

En cas de charges abrasives et/ou tranchantes, il faut impérativement recouvrir votre sangle d'une protection. Il en existe plusieurs modèles:

Données pratiques:

La conception et la fabrication des élingues sangles sont conformes à la Norme EN 818-4 et aux Exigences Essentielles de sécurité des Directives Machines 2006/42/CE.

Les produits de fabrication sont fournis avec un certificat de conformité CE et, sur demande, avec une réception par un organisme agréé.
