Emerillon à chape

info Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Ajouter le produit
à ma demande de prix

Produit Emerillon à chape

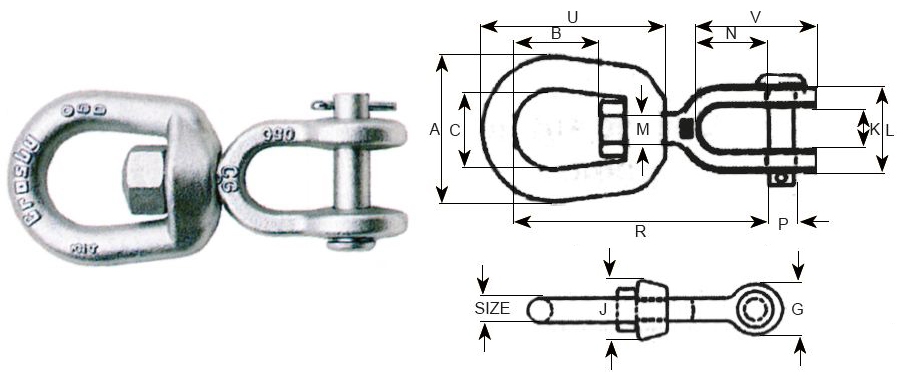

Emerillon_a_chape

Réf. Diam. (mm) CMU (t) Poids (kg)
EM40306 6 0,39 0,1
EM40308 8 0,57 0,15
EM40310 10 1,02 0,3
EM40313 13 1,63 0,61
EM40316 16 2,36 1,12
EM40319 19 3,27 1,76
EM40322 22 4,54 2,66
EM40325 25 5,67 4,46
EM40332 32 8,16 7,14
EM40338 38 20,5 24,8

Dimensions:

A (mm) B (mm) C (mm) G (mm) J (mm) K (mm) L (mm) M (mm) N (mm) P (mm) R (mm) U (mm) V (mm)
31,8 17,5 19,1 17,5 17,5 11,9 26,2 7,85 22,4 6,35 67 42,9 42,9
41,4 20,6 25,4 20,6 20,6 12,7 28,7 9,65 22,4 7,85 74,5 52 46
51 23,9 31,8 25,4 25,4 16 35,8 12,7 26,9 9,65 92 63,5 57
63,5 33,3 38,1 33,3 33,3 19,1 44,5 16 33,3 12,7 114 81 73
76 39,5 44,5 41,4 38,1 23,9 52 19,1 38,1 16 135 98,5 87,5
89 44,5 51 47,8 47,8 28,7 64,5 22,4 44,5 19,1 154 109 102
102 52 57 54 54 30,2 70 25,4 52 22,4 178 127 115
114 58,5 63,5 67 60,5 44,5 94,5 28,7 71,5 28,7 217 146 151
145 68,5 79,5 79,5 76 52 109 41,4 71,5 35,1 248 179 162
178 98,5 102 143 102 73 152 57 113 57 374 254 275
