Portique démontable type POF
Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

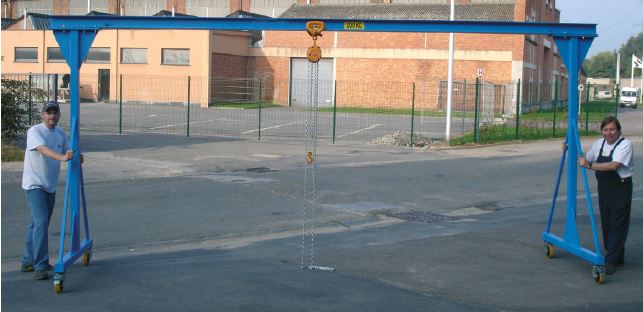

Produit Portique démontable type POF
Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)
Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be
Le déplacement du portique se fait à vide
Possibilité de modifier la hauteur intérieure H2 et la largeur intérieure L1 sur simple demande

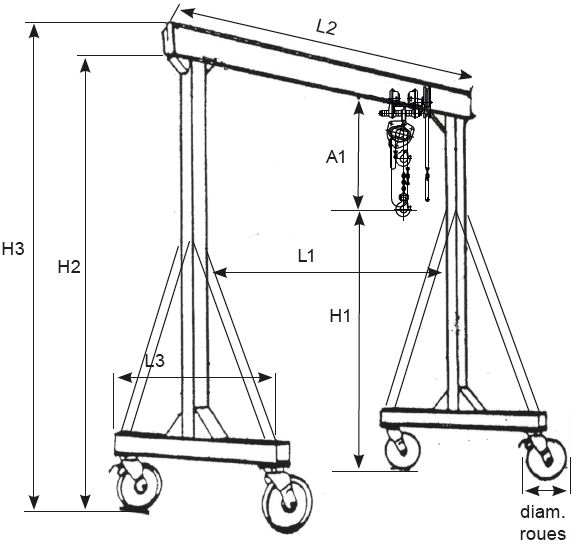

Données techniques:
Réf. | CMU (kg) | Dimensions en mm | Poids sans palan (kg) | |||||||
Haut. int. H2 | Larg. int. L1 | Haut. libre H1 | Haut. palan A1 | Haut. tot. H3 | Long. tot. L2 | Long. des pieds L3 | Roues diam. | |||
POF25-320 | 250 | 3 | 2 | 2,6 | 0,4 | 3,1 | 2,5 | 1,4 | 125 | 85 |
POF25-325 | 250 | 3 | 2,5 | 2,6 | 0,4 | 3,1 | 3 | 1,4 | 125 | 95 |
POF25-330 | 250 | 3 | 3 | 2,6 | 0,4 | 3,2 | 3,5 | 1,4 | 125 | 110 |
POF50-2522 | 500 | 2,5 | 2,2 | 2,1 | 0,4 | 2,7 | 2,6 | 1,4 | 150 | 135 |
POF50-325 | 500 | 3 | 2,5 | 2,6 | 0,4 | 3,15 | 3 | 1,4 | 150 | 140 |
POF50-343 | 500 | 3,4 | 3 | 3 | 0,4 | 3,55 | 3,5 | 1,4 | 150 | 165 |
POF1002525 | 1000 | 2,5 | 2,5 | 2 | 0,5 | 2,65 | 3,1 | 1,3 | 180 | 175 |
POF100-325 | 1000 | 3 | 2,5 | 2,5 | 0,5 | 3,15 | 3,6 | 1,4 | 180 | 190 |
POF100-353 | 1000 | 3,5 | 3 | 3 | 0,5 | 3,65 | 4,1 | 1,5 | 180 | 225 |
POF100-435 | 1000 | 4 | 3,5 | 3,5 | 0,5 | 4,15 | 4,6 | 1,8 | 180 | 280 |
POF2002525 | 2000 | 2,5 | 2,5 | 2 | 0,55 | 2,65 | 3,1 | 1,3 | 200 | 270 |
POF200-325 | 2000 | 3 | 2,5 | 2,45 | 0,55 | 3,15 | 3,6 | 1,4 | 200 | 300 |
POF200-353 | 2000 | 3,5 | 3 | 2,95 | 0,55 | 3,65 | 4,1 | 1,6 | 200 | 350 |
POF200-435 | 2000 | 4 | 3,5 | 3,45 | 0,55 | 4,35 | 4,6 | 1,8 | 200 | 395 |
POF300-325 | 3000 | 3 | 2,5 | 2,35 | 0,65 | 3,18 | 3,1 | 1,4 | 200 | 340 |
POF300-353 | 3000 | 3,5 | 3 | 2,85 | 0,65 | 3,7 | 3,6 | 1,6 | 200 | 410 |
POF300-435 | 3000 | 4 | 3,5 | 3,35 | 0,65 | 4,22 | 4,1 | 1,8 | 200 | 450 |
POF400-325 | 4000 | 3 | 2,5 | 2,15 | 0,75 | 3,22 | 3,1 | 1,4 | 250 | 360 |
POF400-353 | 4000 | 3,5 | 3 | 2,65 | 0,75 | 3,72 | 3,6 | 1,6 | 250 | 420 |
POF400-435 | 4000 | 4 | 3,5 | 3,15 | 0,75 | 4,22 | 4,1 | 1,8 | 250 | 500 |
POF500-324 | 5000 | 3 | 2,4 | 2,15 | 0,85 | 3,2 | 3,1 | 1,5 | 300 | 440 |
POF500-3528 | 5000 | 3,5 | 2,8 | 2,65 | 0,85 | 3,75 | 3,6 | 1,8 | 300 | 470 |
POF500-434 | 5000 | 4 | 3,4 | 3,15 | 0,85 | 4,25 | 4,2 | 2 | 300 | 610 |
Caractéristiques:
- Les portiques sont munis de roues pivotantes avec ou sans frein, sur roulement à billes. Les jantes en fonte sont équipées d’un pneu en polyuréthane. Celui-ci est très résistant à l’usure, très silencieux, et a une durée de fonctionnement 7 fois supérieure à des roues en caoutchouc. De plus, dans une fourchette allant de -27°C à 80°C, les propriétés du polyuréthane ne sont pas altérées. Il est également très résistant aux huiles, graisses et autres solvants.
- Les portiques sont livrés en trois parties: les deux pieds avec les roues soudées et la poutre supérieure.
- Le montage est très facile et se fait au moyen de boulons et d’écrous galvanisés haute résistance.
Finition (autre couleur sur demande):
Jaune RAL 1021
Chaque crochet est livré avec:
- Un marquage CE;
- Une déclaration de conformité CE établie suivant les exigences essentielles de sécurité de la directive Machines 2006/42/CE;
- Une notice d’utilisation.
