Poulies d'applique jumelée orientable - type WZ

info Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Ajouter le produit
à ma demande de prix

Produit Poulies d'applique jumelée orientable - type WZ

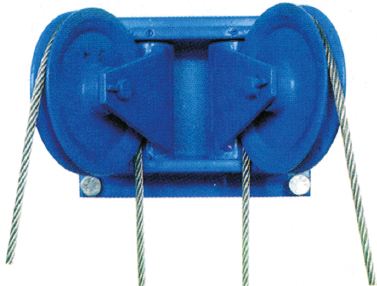

Poulie_dapplique_jumelee_orientable_WZ

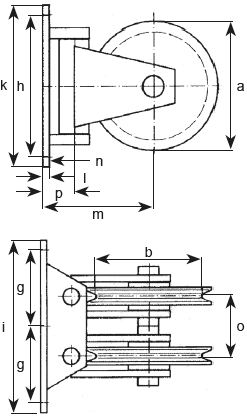

Poulie_dapplique_jumelee_orientable_WZ_cotes

Caractéristiques des poulies d'applique jumelée orientable:

  • Poulie munie d’un coussinet autolubrifiant.
  • Support mural et chape en acier.
  • Poulie en fonte grise GG 20.
  • Profil de la gorge usiné.
Réf. WZ 41 WZ 42 WZ 42,5 WZ 43 WZ 43,5 WZ 44
CMU (kg):
Force de traction manuelle 250 500 750 1000 1500 2000
Entraînement motorisé 125 250 375 500 750 1000
Diam. câble (mm): 4-5 5-6 6-8 8-10 10-12 12-14
Cotes (mm):
ø a 120 150 190 235 280 325
ø b 100 125 160 200 240 280
g 85 107,5 115 135 155 185
h 130 200 210 260 310 330
i 190 245 260 310 350 420
k 150 230 240 300 350 380
l 8 10 12 14 16 20
m 114 144 167 196 241 281
ø n 11,5 11,5 14 18 22 26
ø p 65 85 90 110 120 150
p 34 47 49 56 68 72
Poids (kg): 8,6 14,6 25,6 37 57 94,6
