Treuil électrique 500kg à 960kg à commande directe - modèles TRB

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Treuil électrique 500kg à 960kg à commande directe - modèles TRB

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be

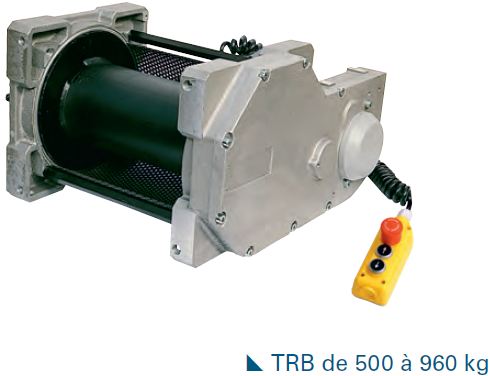

  Treuil_electrique_TRB_500kg_a_960kg_commande_directe

Treuils électriques de 500 à 960kg à commande directe

Les modèles à commande directe sont parfaitement adaptés pour les utilisations à l'abri des intempéries.

Qualités techniques TRB de 500 à 960 kg

  • Tambour en acier mécanosoudé et carter en aluminium.
  • Réducteur à bain de graisse, à engrenages hélicoïdaux.
  • Câble de commande : 3 m.
  • Moteur frein monophasé 230 V - 50 Hz ou triphasé 230/400 V - 50 Hz P 1,1 kW. Démarrage par condensateur (mono.).
  • Boîte de commande en tension 230 V mono. ou 230/400 V tri.. Protection IP 65 double isolation.
  • Le système de fin de course (option) peut être monté uniquement en monophasé. Pour les modèles en triphasé, il devra être incorporé à l’installation, sinon le choix se portera sur un modèle basse tension.

Applications:

  • Treuil électrique multifonctions dont les nombreuses possibilités et options ont fait la renommée.
  • Gamme économique pour l’industrie et les B.T.P.
  • Certaines options communes aux autres modèles de TRB/TRBoxter ne sont pas compatibles avec cette gamme.

Treuil_electrique_TRB_et_TRBoxter_commande_directe_applications

1. Monte-matériaux. 2. Toits de piscine (déplacement). 3. Relevage de trappes. 4. Va-et-vient de charges en double câble (appro. machine par ex.).

Caractéristiques techniques:

TRB 501 TRB 503 TRB 803 TRB 963
CD9 CD5 CD9 CD5 CD5
Force 1ère couche (kg) 635 635 950 960
Force couche supérieure (kg) 500 500 800 960
Nb de couches 4 4 3 1
Câble cap. 1ère couche (m)*  17 17 17 17
Câble cap. couche sup. (m)*  85 85 60 17
Câble Ø (mm)  7 7 8 8
Vitesse 1ère couche (m/mn)  8,5 4,5 8,5 5,3 5,3
Vitesse couche sup. (m/mn) 10,9 5,8 10,9 6,3 5,3
FEM 1 Bm 1 Bm 1 Bm 1 Bm
Moteur (Kw)  1,1 1,1 1,1 1,1
Alimentation 1 Ph - 230V 3 Ph - 230/400V 3 Ph - 230/400V 3 Ph - 230/400V
Poids (sans câble) (kg) 81 81 81 80

Le diamètre de câble correspond à la force à la couche supérieure.
* Câble et crochet en supplément

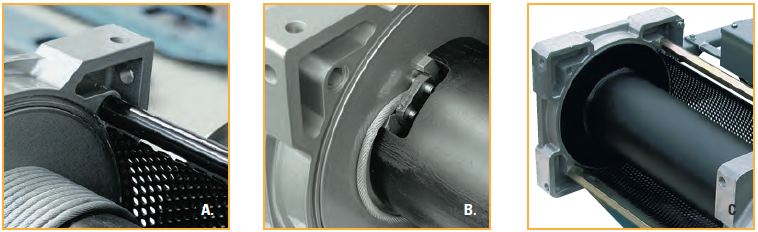

Points forts:

Treuil_electrique_TRB_et_TRBoxter_commande_directe_points_forts

A. Tambour protégé par une tôle orientable perforée. Larges flasques pour une grande capacité de câble.
B. Attache-câble sûr et sans outil spécial. Cage à écrou pour la fixation facilitée.
C. Modèles tambour allongé : longueur de tambour T et capacité de câble standards x 1,5.

Options:

Treuil_electrique_TRB_et_TRBoxter_option_1 Limiteur électronique de charge.
Ce dispositif arrête le treuil en cas de surcharge sans rupture de la chaîne cinématique.
Treuil_electrique_TRB_et_TRBoxter_option_2 Fins de course.
Type horloge : 2 positions. Ce système facile à régler assure la sécurité en empêchant les dépassements haut et bas. Type à came : 3 ou 4 positions. IP 65.
Treuil_electrique_TRB_et_TRBoxter_option_3 Volant de dépannage.
Un volant de dépannage, couplé à une manette de déblocage du frein, permet, manuellement, de descendre ou positionner une charge.
Treuil_electrique_TRB_et_TRBoxter_option_7 Déblocage du frein.
Le déblocage du frein permet la descente de la charge. Pour dérouler manuellement le câble, le tambour dérayage est nécessaire.
Treuil_electrique_TRB_et_TRBoxter_option_8 Tambour rainuré.
Il facilite l’enroulement correct du câble sur la première couche. Indispensable pour installer un système de va-et-vient.
Treuil_electrique_TRB_et_TRBoxter_option_9

Rouleau presse-câble.
C’est le complément indispensable du tambour rainuré utilisé sur une seule couche d'enroulement et dans le cas où le câble n’est pas tendu en permanence (enroulement à vide en traction). Cet équipement est déconseillé en cas d'enroulement du câble sur plusieurs couches.
Treuil_electrique_TRB_et_TRBoxter_option_11

Interrupteur de mou de câble.
Ce dispositif arrête automatiquement le treuil lorsque le câble n’est pas tendu, par exemple en descente quand la charge rencontre un obstacle.
Treuil_electrique_TRB_et_TRBoxter_option_12 Tambour débrayable (500 - 960 kg).
Très utile pour le déroulement à vide du câble sur une longue distance. À n’utiliser qu’en halage.
Treuil_electrique_TRB_et_TRBoxter_option_13 Radiocommande classe 3.
Levage et halage longue portée : 230 m. Arrêt d’urgence actif sur circuit séparé. Existe en VV.
Treuil_electrique_TRB_et_TRBoxter_option_13


Radiocommande classe B.
Halage uniquement. Portée de 50 m. Arrêt d’urgence actif. Existe en version VV.

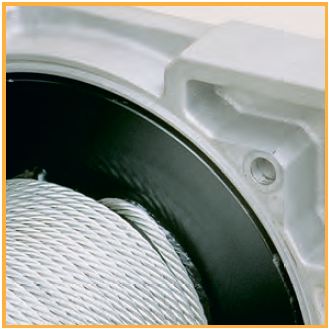

Treuil_electrique_TRB_et_TRBoxter_option_5 Attache-câble supplémentaire. Permet de lever une charge avec plusieurs câbles ou réaliser un système de va-et-vient.

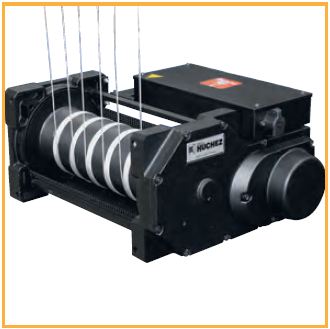

Treuil_electrique_TRB_et_TRBoxter_option_6 Tambour rainuré multicâbles.
Pour lever ou tirer une charge avec différents points de fixation. Très utilisé dans les équipements scéniques.

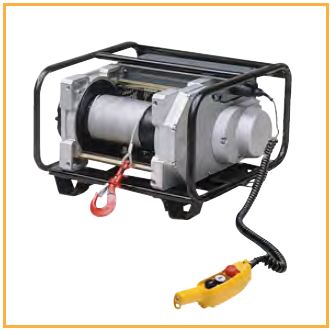

Treuil_electrique_TRB_et_TRBoxter_option_10 Châssis.
L’utilisation d’un châssis tubulaire de protection est spécialement étudiée pour les chantiers et le BTP. Dans ce cas, les TRBoxter de 250 à 500 kg et les TRB 800 kg bénéficient du fin de course (haut et bas) réglable et fiable, de série. Fixation et lestage grâce aux fourreaux en partie basse.

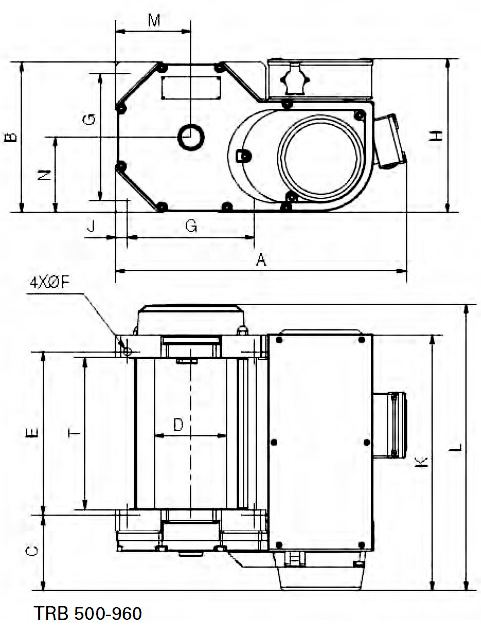

Dimensions:

Treuil_electrique_TRB_500_a_960kg_cotes

TRB 500-960
Standard Long
A en mm 540 540
B en mm 292 292
C en mm 146 146
Ø D en mm (1) (1)
E en mm 318 463
Ø F en mm 15 15
G en mm 246 246
H en mm 292 292
J en mm 23 23
K en mm 498 498
L en mm 556 701
M en mm 146 146
N en mm 146 146
T en mm 290 435

(1) la cote du diamètre du tambour est de 140 mm pour le 500 kg et de 160 mm pour le 800 et le 960 kg.
