Crochet à chape avec linguet

Faites votre sélection à travers le site. Cliquez ensuite sur 'Ma demande de prix' afin d'envoyer votre demande via le formulaire. Câblerie Bâcherie Lemmens S.A.

Produit Crochet à chape avec linguet

Zoning de Damré
Rue du Roua, 48
B-4140 Sprimont (BELGIQUE)

Tél: +32 (0) 4 388 14 96
Fax: +32 (0) 4 388 33 35
TVA: BE 0419.991.390
E-mail: info@lemmens-cables.be



Propriétés d'un crochet simple à chape avec linguet:

crochet_simple_a_chape_avec_linguet - EN 1677-1
- A utiliser de -40°C à +400°C
- 200°C - 300°C : CMU-10%
- 300°C - 400°C : CMU-25%

Crochet simple à chape avec linguet de 1,12 à 19T:

Les accessoires de levage sont souvent utilisés afin de fabriquer des élingues. Pour la composition d’une élingue chaîne, il est primordial de choisir les accessoires correspondant à la chaîne utilisée. Si cette dernière est de grade 80 et d’une charge maximale d’utilisation de 2T5, vous devrez obligatoirement sélectionner les accessoires présentant les mêmes caractéristiques. A ce jour, le GRADE le plus utilisé pour la fabrication d’élingues chaînes est le grade 80, en raison de son coût inférieur, par rapport aux produits de grade 100.

En standard: Grade 80; Grade 100 en option

GRADE 80

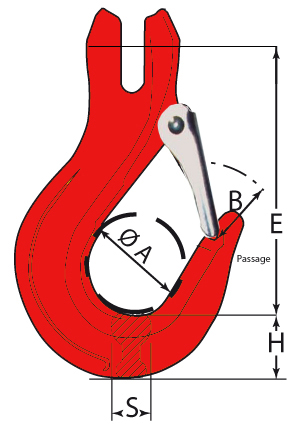

CMU (t)* Comptatible chaîne diam. (mm) A (mm) B (mm) E (mm) H (mm) S (mm) Poids (kg)
1,12 6 23 20 68 22 13 0,25
2 7/8 36 24 85 31 20 0,63
3,15 10 45 32 105 35 24 1,2
5,3 13 58 40 132 42 25 2,15
8 16 64 43 148 48 32 3,58
12,5 19/20 80 54 187 58 44 6,7
GRADE 100
CMU (t)* Comptatible chaîne diam. (mm) A (mm) B (mm) E (mm) H (mm) S (mm) Poids (kg)
1,4 6 19 26 69 20 15 0,25
1,9 7 26 34 95 28 19 0,55
2,5 8 26 34 95 28 19 0,5
4 10 31 40 110 33 25 1
6,7 13 40 51 136 40 30 1,7
10 16 45 56 155 48 37 3,2
16 20 53 60 185 52 51 5
19 22 62 70 210 63 50 12,3

Pour un même diamètre de chaîne, la charge maximale d’utilisation (CMU) d'un crochet simple à chape avec linguet GRADE 100 est supérieure à celle d’un crochet simple à chape avec linguet GRADE 80.

* Coefficient de sécurité 4
